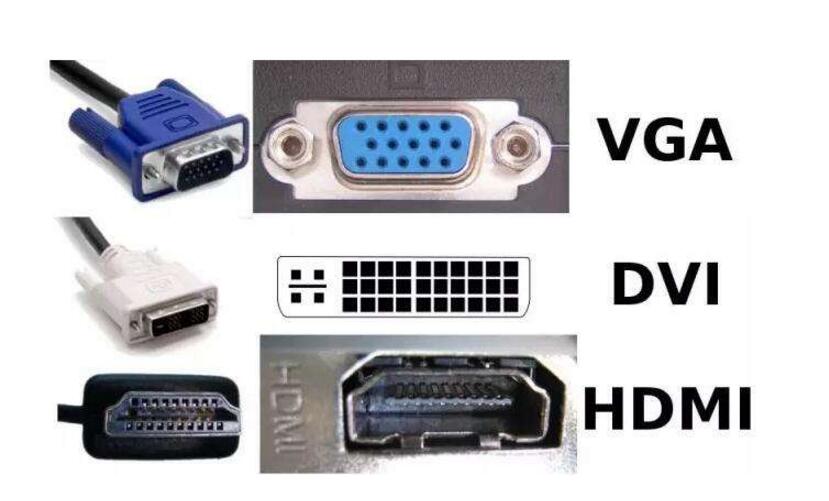

Princip VGA interfejsa
Govoreći o VGA interfejsu, mnogi prijatelji neće biti upoznati sa njim, jer je ovaj interfejs najvažniji interfejs na ekranu računara. Od ere velikog CRT displeja, korišten je VGA interfejs, koji je do sada korišten, a VGA interfejs se i dalje koristi. Poznat kao D-Sub interfejs.
Mnogi ljudi misle da samo HDMI interfejs može prenijeti HD signale, ali je to pogrešno, jer VGA konekcija može također prikazati 1080P slike, pa čak i rezolucija može biti veća, pa ga koristite za povezivanje displeja. Nema problema pri gledanju HD video zapisa, iako je to analogni interfejs, pošto VGA dekomunira video signal u R, G, B primarne boje i HV linijske signale za prenos, gubitak prenosa je i dalje relativno mali.
Razlozi za VGA interfejs: informacije koje procesira grafička kartica na kraju se izlaze na ekran. Izlazni interfejs grafičke kartice je most između računara i ekrana. Odgovoran je za iznošenje odgovarajućih signala slike na ekran. CRT monitori mogu prihvatiti samo analogni ulazni signal zbog dizajnerskih i proizvodnih razloga, što zahteva grafičku karticu da izlazi analogne signale. VGA interfejs je interfejs za izlaz analognih signala na grafičku karticu i interfejs VGA (Video Graphics Array), koji se zove D-Sub interfejs. Iako LCD monitor može direktno da primi digitalne signale, mnogi low-end proizvodi koriste VGA interfejs kako bi se prilagodili VGA interfejs kartici.
Funkcija VGA interfejsa
Uloga ekrana je da na kraju prenese informacije koje procesira grafička kartica, a veza između njih zahteva most. Izlazni interfejs grafičke kartice igra ovu ulogu i odgovoran je za iznošenje odgovarajućeg signala. Zbog dizajnerskih i proizvodnih razloga, CRT displej može prihvatiti samo analogni ulaz signala, a VGA interfejs je interfejs za izlaz analognih signala na grafičku karticu. Mnogi low-end proizvodi takođe koriste VGA interfejs kako bi se podudarala sa grafičkom karticom.
Trenutno, većina računara i eksternih uređaja za prikaz su povezani preko analognog VGA interfejsa, a digitalno / analogno konvertor na grafičkoj kartici pretvara digitalne signale R, G i B digitalno generisane slike. Signal sinhronizacije polja se prenosi na uređaj za prikaz pomoću kabla. Međutim, kada se koristi za povezivanje uređaja za prikazivanje, kao što je tečni kristal, gubitak slike tokom procesa konverzije dovodi do smanjenja efekta prikaza.
Za analogne uređaje prikaza, kao što su analogni CRT displeji, signal se šalje direktno u odgovarajući procesni krug, koji upravlja kontrolnom cijevi za generiranje slike. Za digitalne uređaje prikaza kao što su LCD i DLP, odgovarajući A / D (analogni / digitalni) pretvarač je potreban na displeju za pretvaranje analognog signala u digitalni signal. Nakon konverzije D / A i A / D2, neki detalji o slici su neizbežno izgubljeni. VGA interfejs je beskoristan za CRT displej.
Prednosti DVI interfejsa
S obzirom na problem sa kompatibilnošću, trenutna grafička kartica obično koristi DVI-I interfejs, koji se može povezati sa običnim VGA interfejsom preko konektora konverzije. Zaslon sa DVI interfejsom uglavnom koristi DVI-D interfejs, jer takav ekran takođe ima i VGA interfejs, tako da nema potrebe za DVI-I interfejsom sa analognim signalom. Neki monitori imaju samo DVI-I interfejs i nema VGA interfejsa. DVI interfejs na displeju ima sledeće značajne prednosti:
1. Brzo
DVI prenosi digitalne signale, informacije o digitalnoj slici se direktno prenose na uređaj za prikaz bez ikakvih konverzija, čime se smanjuje digitalni → analogni → digitalni zahtevni proces konverzije, značajno uštedi vreme, tako da je brži. On efikasno eliminiše fenomen mrlje i koristi DVI za prenos podataka, signal se ne oslobađa, boja je čistija i realnija.
2 Slika je jasna
Unutrašnji prenos računara je binarni digitalni signal. Ako se VGA interfejs koristi za povezivanje LCD displeja, signal treba pretvoriti u signale primarne boje R, G, B i sinhronizaciju linije i polja kroz D / A (digitalni / analogni) pretvarač na grafičkoj kartici. Signali koji se prenose na LCD kroz analogne signalne linije, takođe zahtevaju odgovarajući A / D (analogni / digitalni) pretvarač za ponovno pretvaranje analognog signala u digitalni signal da bi se prikazala slika na LCD ekranu. U gorenavedenom D / A, A / D konverziji i procesu prenosa signala, gubitak signala i smetnje su neizbežni, što dovodi do izobličenja slike ili čak greške pri prikazu, a DVI sučelje ne mora obavljati ove konverzije, čime se izbjegava gubitak signala, pa da su oštrina i detalji slike znatno poboljšani.
3. Podržati HDCP protokol
DVI interfejs može podržati HDCP protokol, postavljajući osnovu za prikaz video zapisa visoke definicije sa autorskim pravima. Međutim, ako želite da grafička kartica podržava HDCP, nije moguće imati DVI interfejs. Morate instalirati namenski čip i morate platiti neprepoznatu naknadu za provjeru autentičnosti za HDCP. Stoga, nema mnogo video kartica koje zapravo podržavaju HDCP protokol.
HDCP signal je isti kao i DVI iz obrazca interfejsa, definicije pinova i formata podataka. To je samo zbog poverljivosti. Podaci su šifrirani i usklađeni sa zahtevima HDCP protokola. Imajući u vidu da je ovo samo drugačiji nivo sporazuma, možemo ih uzeti u obzir jednako.
DVI interfejs standard
DVI interfejs i VGA interfejs su različiti, DVI interfejs ima mnogo standarda, morate razumjeti kada koristite ekran. DVI je podeljen na pet standarda. Među njima, DVI-D i DVI-I su podijeljeni u dvije vrste: "dual channel" i "single channel". Obično vidimo verziju jednog kanala. Troškovi dvokanalne verzije su veoma visoki, tako da su samo neke profesionalne opreme Teško je za obične potrošače da vide.
DVI-A je analogni standard prenosa koji se može videti u profesionalnim CRT velikim ekranima u kasnoj bazi. Međutim, pošto nema bitne razlike između VGA i VGA, performanse nisu visoke, tako da je DVI-A zapravo napušten. Što se DFP interfejsa tiče, ovo je rana digitalna specifikacija koja je zastarjela. O različitim karakteristikama DVI signala.
