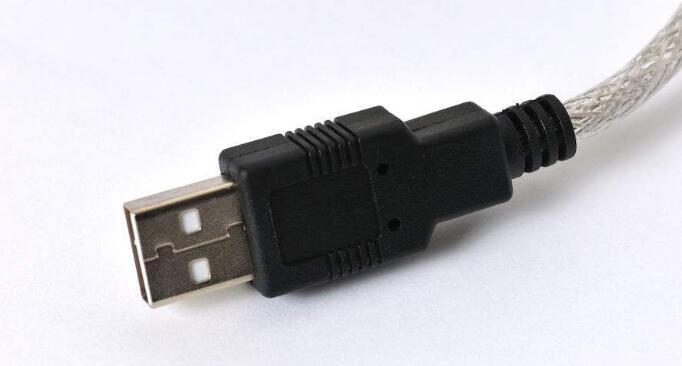

Uvođenje univerzalne serijske sabirnice USB porta (skraćenice: USB) je serijski standard za povezivanje računarskih sistema i spoljnih uređaja. To je takođe i tehnička specifikacija za ulazne i izlazne interfejse i široko se koristi u informacionoj komunikaciji kao što su lični računari i mobilni uređaji. i proširena na fotografsku opremu, digitalnu TV (set-top boxes), konzole za igru i druga srodna polja. Najnovija generacija je USB3.1, brzina prenosa je 10Gbit / s, trofazni napon je 5V / 12V / 20V, a maksimalno napajanje je 100W. Novi TypeC plug-in više nije pozitivan i negativan.
Princip rada USB porta
USB je standard eksternog busa koji reguliše vezu i komunikaciju između računara i spoljnog uređaja. USB interfejs podržava funkciju plug and play i hot plug. USB interfejs može povezati do 127 perifernih uređaja kao što su miš i tastatura. USB je uspješno uveden 1996. godine nakon lansiranja kombinacije Intel-a i drugih kompanija 1996. godine. Postao je neophodan interfejs za današnje računare i veliki broj pametnih uređaja. USB verzija se razvijala tokom godina i porasla je na verziju 3.0. Za većinu inženjera, glavne prepreke u razvoju USB2.0 interfejsa su: da se suoče s kompleksnim USB2.0 protokolom, da napišu upravljački program USB uređaja i da budu upoznati sa programiranjem mikrokontrolera. Ovo zahteva ne samo značajno iskustvo programiranja VC-a, već i hardverske (firmware) programe koji mogu da napišu USB interfejse. Dakle, većina ljudi je odustala od razvoja vlastitih USB proizvoda. Kako bi pojednostavili složene probleme, Xi'an Datai Electronics je specijalno dizajnirao modul za konverziju protokola USB2.0. USB20D modul se može smatrati kao USB 2.0 pretvarač protokola koji pretvara USB 2.0 interfejs računara u transparentnu paralelnu sabirnicu, baš kao i mikrokontroler. Dakle, za nekoliko dana možete završiti dizajn USB2.0 proizvoda.
Prednosti USB porta:
1.Support hot hot swapped. To znači da kada korisnik koristi spoljni uređaj, korisniku nije potrebno isključiti fotoaparat, a zatim uključiti računar i slično, samo direktno priključuje USB na računar kada radi.
2. Lako za nošenje. Većina USB uređaja je poznato po tome što su "male, lagane i tanke". Pogodno je da korisnici sa sobom prenose velike količine podataka. Naravno, USB čvrsti disk je prvi izbor.
3. Standardi su objedinjeni. Najčešće se koriste hard disk IDE interfejsa, miša i tastature serijskog porta i skenera štampača na paralelnom portu. Međutim, sa USB-om, ove periferije aplikacija se mogu povezati na lični računar sa istim standardom. U ovom trenutku postoji USB čvrsti disk i USB. Miš, USB štampač itd.
4. Mogućnost povezivanja više uređaja. USB često ima više interfejsa na ličnom računaru. Može povezati više uređaja istovremeno. Ako povežete USBHUB sa četiri porta, možete ga ponovo spojiti. Mogu se povezati četiri USB uređaja i tako dalje. Priključite svoj kućni uređaj istovremeno istovremeno bez ikakvih problema (Napomena: može se povezati do 127 uređaja)
Uvođenje serijskog porta
Serijski interfejs se naziva serijski port, poznat i kao serijski komunikacijski interfejs ili serijski komunikacijski interfejs (obično se naziva COM interfejs). To je prošireni interfejs pomoću serijske komunikacije. Serijski interfejs odnosi se na sekvencijalni prenos podataka pojedinačno. Karakteriše ga jednostavnim komunikacijskim linijama. Sve dok par dalekovoda može ostvariti dvosmernu komunikaciju (direktno možete koristiti telefonsku liniju kao dalekovod), trošak je znatno smanjen. Pogodno za komunikaciju na daljinu, ali brzina prenosa je spora.
Standardni standard za podelu serijskih portova:
Sinhroni serijski interfejs (SSI) je najčešće korišćeni industrijski komunikacijski interfejs. .
Asinhroni serijski program odnosi se na UART (Universal Asynchronous Receiver / Transmitter), univerzalni asinhroni prijem / slanje. UART je paralelni ulaz koji postaje serijski izlazni čip, obično integrisan na matičnu ploču. UART sadrži serijski port TTL nivoa i serijski port RS232 nivoa. TTL nivo je 3.3V, a RS232 je negativni logički nivo. On definira + 5 ~ + 12V na niskom nivou, dok je -12 ~ -5V je visok nivo. MDS2710, MDSSD4, EL805 itd. Su RS232 interfejs, EL806 Postoji TTL interfejs.
Serijski interfejs uključuje RS-232-C, RS-422, RS485, itd. Prema električnim standardima i protokolima. Standardi RS-232-C, RS-422 i RS-485 određuju samo električne karakteristike interfejsa i ne uključuju konektore, kablove ili protokole.
Razlika između serijskog porta i paralelnog porta:
Serijski port opisuje traku, a paralelni port ima 8 traka koje mogu istovremeno preneti 8 bita (jedan bajt) podataka. Međutim, nije paralelna brzina. Zbog uzajamnih smetnji (preslušavanja) između 8-bitnih kanala, brzina prenosa je ograničena i prenos je skloni greškama. Serijski portovi se ne međusobno mešaju. Paralelni port istovremeno šalje veliku količinu podataka, ali je sporiji od serijskog porta. Serijski hard diskovi su ovakvi.
Uvođenje paralelnog porta
Paralelni portovi se uglavnom odnose na paralelne interfejse. Paralelni interfejs odnosi se na standard interfejsa koji koristi paralelni prenos za prenos podataka. Od najjednostavnijih registara paralelnih podataka ili namenskih interfejsa integrisanih kola, kao što su 8255, 6820, itd., Do složenijih SCSI ili IDE paralelnih interfejsa, tu su desetine. Karakteristike interfejsa paralelnog interfejsa mogu se opisati u dva aspekta: 1. Širina kanala prenosa podataka paralelno, takođe poznat kao broj bitova prenetih od strane interfejsa; 2. Dodatna linija interfejsa ili interakcija koja se koristi za koordiniranje paralelnog prenosa podataka Karakteristike signala. Širina podataka može biti od 1 do 128 bita ili šire, a najčešće je 8 bita, a 8 bitnih podataka se mogu prenijeti u vremenu preko interfejsa. Najčešće korišćeni paralelni interfejs u polju računara je takozvani LPT interfejs.
Glavne karakteristike paralelnog porta:
Paralelni interfejs odnosi se na istovremeni prenos bitova podataka, koji se karakteriše brzom brzinom prenosa, ali kada je daljina prenosa dugačka i broj bitova je veliki, komunikacijska linija je komplikovana i troškovi se povećavaju.
Klasifikacija paralelnih portova:
Različiti paralelni režimi su definirani u IEEE1284 standardu. Najčešće se koriste tri tipa:
SPP (Standardni paralelni priključak)
EPP (poboljšani paralelni port)
ECP (Extended Capacity Port)
Ovi režimi mogu se razlikovati od 50KBits / sec do 2MB / sec zbog hardvera i programiranja. Interfejs koji se tipično koristi za prenos podataka sa domaćeg računara na štampač, ploter ili drugi digitalni instrument, je 36-pinski prolazni interfejs nazvan Centronics (obično 25-pinski D-tip konektor na mainframe-u i 36-pinski Centronics interfejs na štampaču).
